De bekabeling van een live room

wat is de Live Room

Vanuit deze ruimtes worden de instrumenten en vocalen opgenomen. Er wordt meestal onderscheid gemaakt tussen een live-room en een drum-booth en vocal-booth. Die laatste twee zijn meestal kleinere geïsoleerde ruimtes die worden gebruikt om zo veel mogelijk scheiding te creëren tussen de verschillende bandleden.

De live room is meestal groter en klinkt wat levendiger; meer "live", terwijl de vocal booth juist zo droog mogelijk klinkt. Op die manier heeft de producer/technicus meer klank-opties.

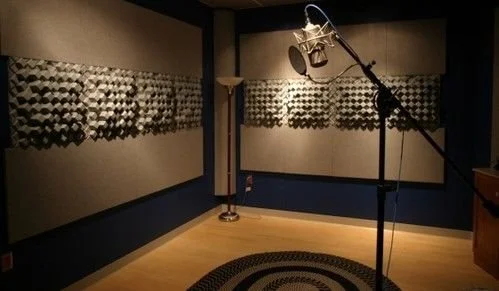

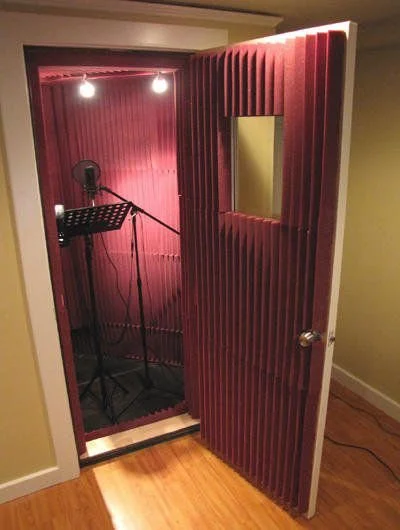

Kleine, droge vocal booth

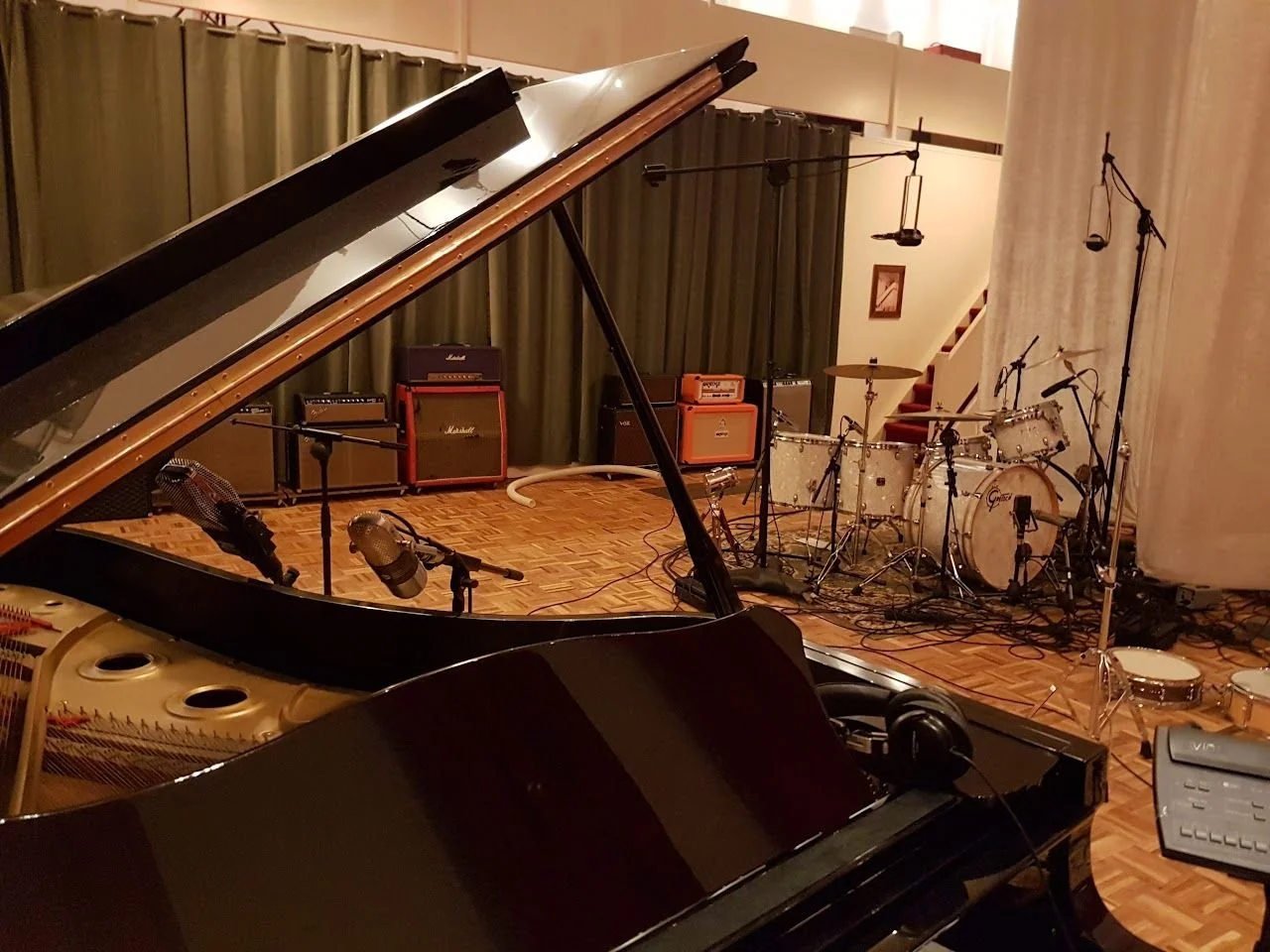

Ruimere, meer iets meer "live" klinkende booth waarin ook andere instrumenten opgenomen kunnen worden

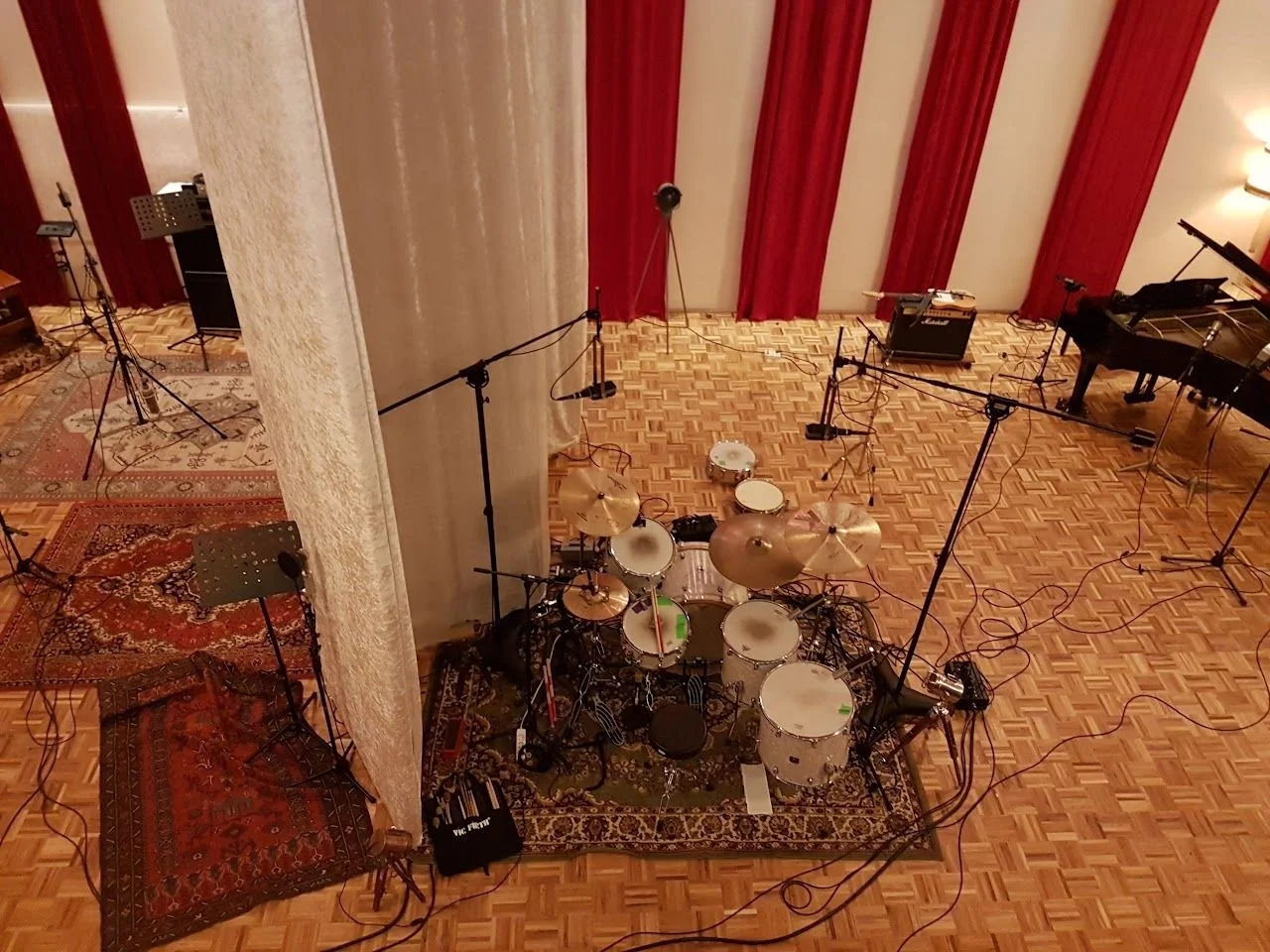

De Live Room van Sound Vision Studio's. Deze ruimte klinkt heel levendig, maar kan "droger" gemaakt worden met het enorme akoestische paneel.

Routing

Welke signalen komen er uit de opnameruimtes?

In principe maar twee soorten:

• Mic-level signalen: het signaal dat uit een mic komt is zeer zwak en moet altijd voorversterkt worden met een voorversterker

• Line-level signalen: dit is het signaal dat uit een keyboard, laptop, drumcomputer etc komt. Deze signalen zijn al voorversterkt.

Kabels vanuit de opnameruimtes

• Mics worden normaal gesproken aangesloten met XLR kabels.

• Line level instrumenten worden meestal aangesloten met 1/4" (kwart inch) jack kabels

In het hoofdstuk Kabels gaan we verder in op het verschil tussen gebalanceerde en ongebalanceerde signalen.

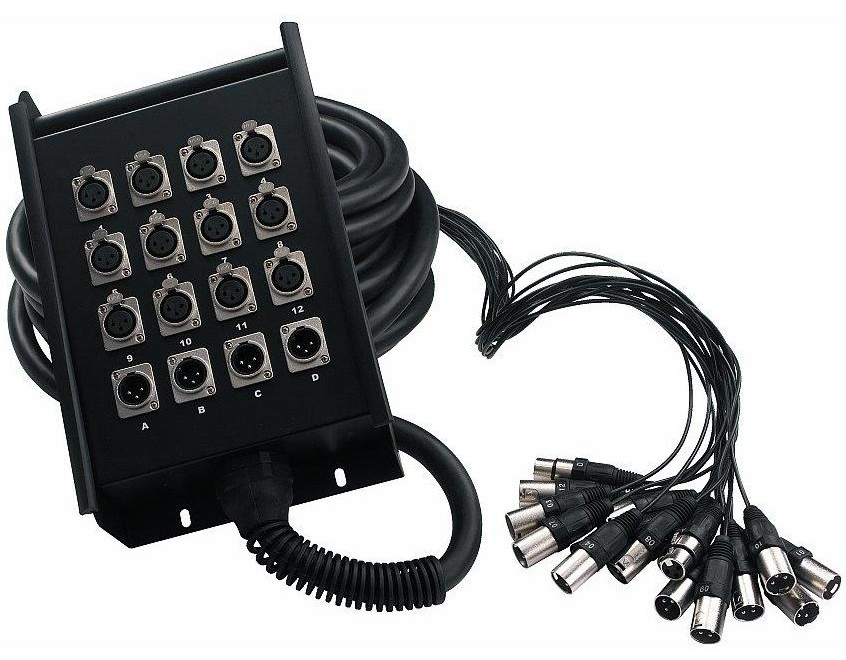

Vanuit de opnameruimte prikken we deze kabels in een stage block. Je ziet op de afbeelding aan de ene kant van de kabel een bak met XLR en Jack aansluitingen, en aan de andere kant overeenkomstige losse pluggen.

Stageblock met multikabel

Soorten Kabels

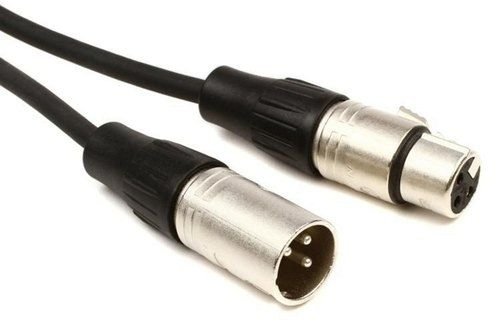

1. XLR

Deze analoge kabel gebruiken we om mics, DI's en heel soms een ander instrument aan te sluiten. Ook worden ze wel gebruikt om monitoren aan te sluiten.

De kabel heeft drie aders: plus, min en aarde. Het gaat hier om een gebalanceerd signaal.

Hier zie je hoe een XLR kabel in elkaar zit.

2. Jack

Deze analoge kabel komt in een aantal varianten: kleine (1/8 inch of 3.5 mm) jack om bijvoorbeeld een hoofdtelefoon aan te sluiten, en grote (1/4 inch jack of 6.3 mm) om bijvoorbeeld een synth aan te sluiten.

De grote jack komt weer in twee variaties: gebalanceerd en ongebalanceerd.

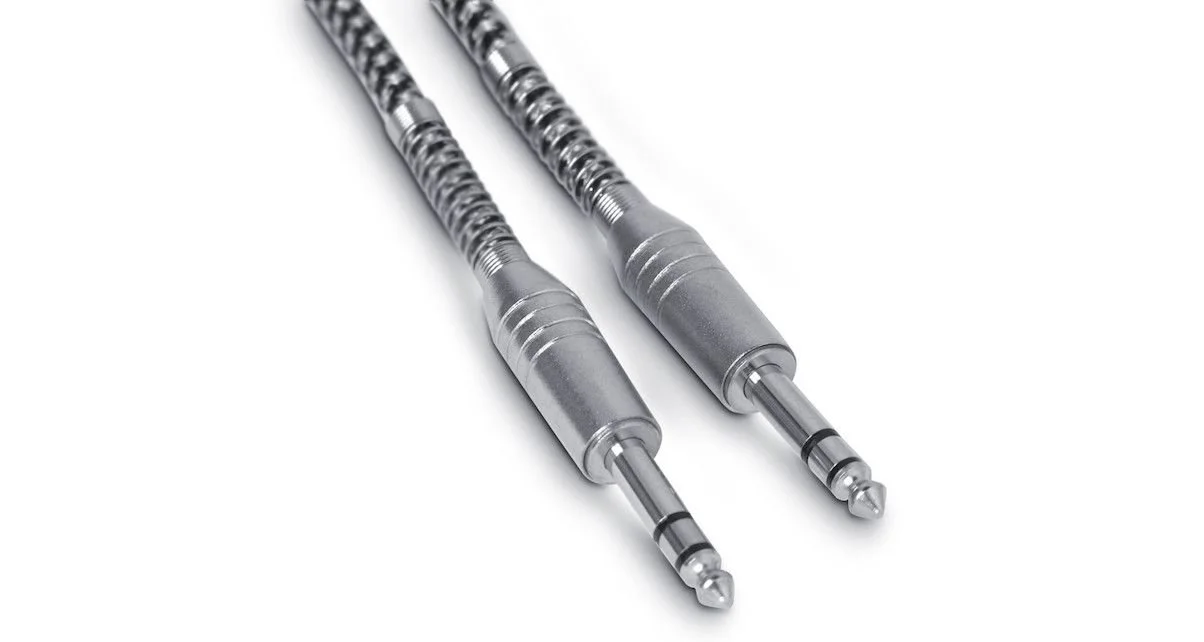

Gebalanceerde Jack: heeft een Tip (plus), Ring (min) en Sleeve (aarde).

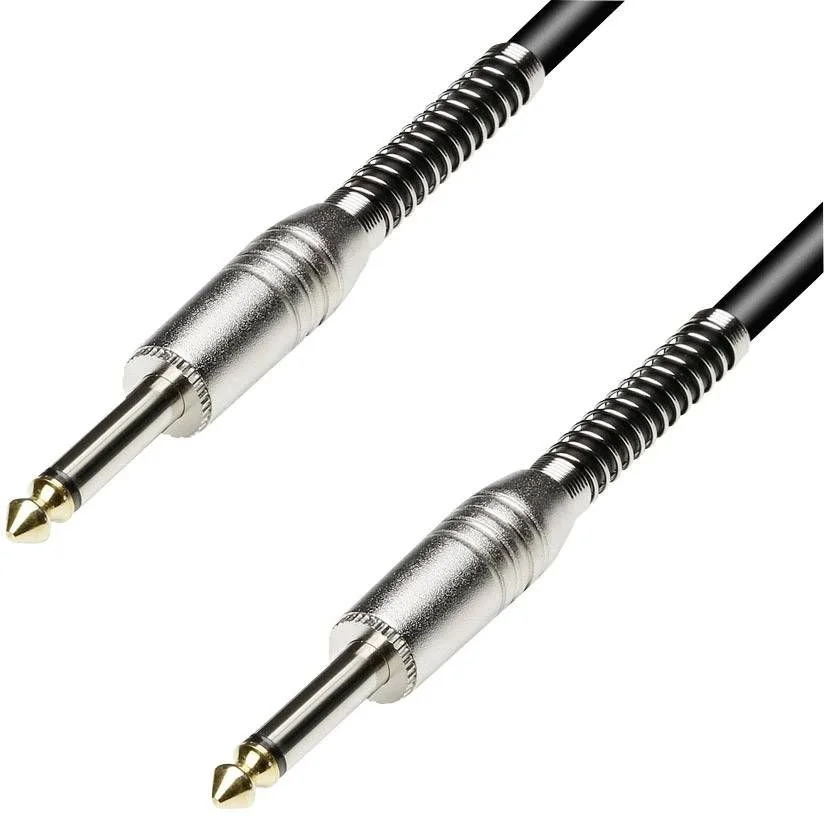

Ongebalanceerde Jack: heeft alleen een Tip en een Sleeve.

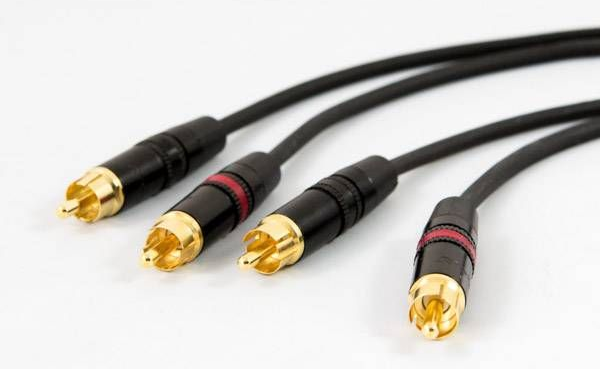

3. Tulp (RCA)

Deze vind je minder vaak in een professionele studio terug. De tulp kabel komt in twee varianten; analoog en digitaal. Hij wordt gebruikt om stereo afspeelapparatuur aan te sluiten.

Variabelen

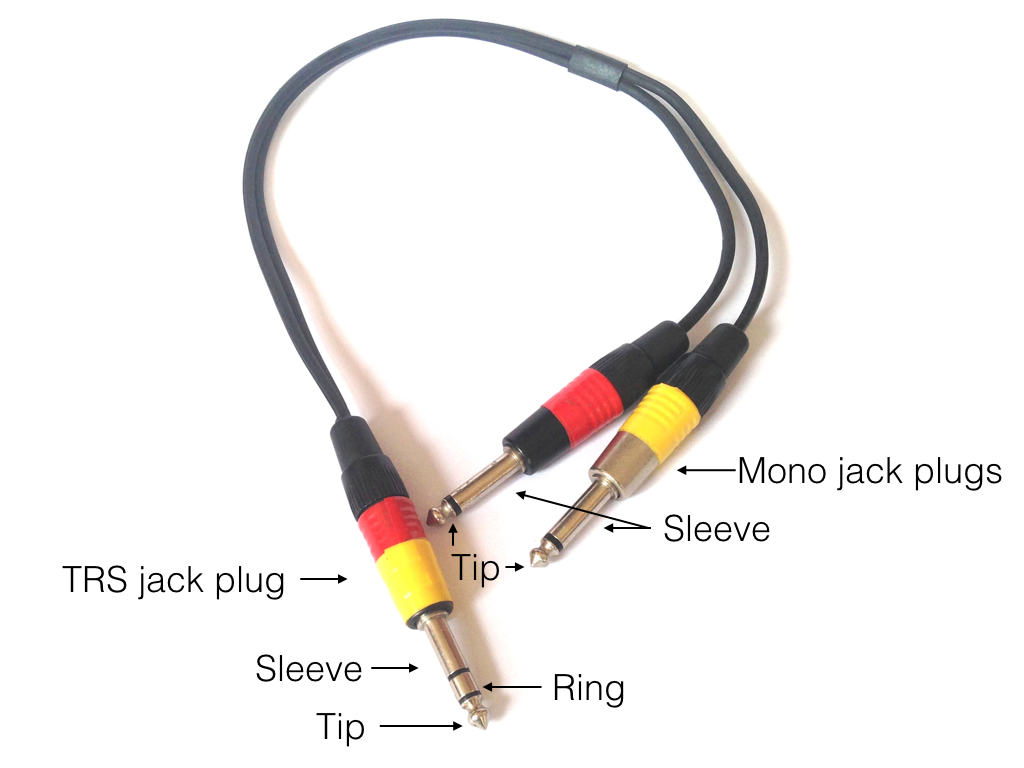

Insert of Y-kabels

Dit zijn kabels met aan de ene kant één aansluiting en aan de andere kant twee. Je kunt deze bijvoorbeeld gebruiken om signal processors op een insert van een mangtafel aan te sluiten.

Gebalanceerde en Ongebalanceerde Kabels

Analoge kabels zijn onder te verdelen in gebalanceerde en ongebalanceerde kabels. Beide kabels hebben aan de binnenkant meerdere draden of 'aders' zitten. Een ongebalanceerde kabel heeft twee draden, een polariteitsdraad en een gronddraad Een gebalanceerde kabel heeft er drie, een polariteitskabel, een negatieve polariteitsdraad en een gronddraad. Hieronder een voorbeeld om het verschil tussen beide duidelijk te maken:

Een signaal dat bijvoorbeeld van een microfoon naar een pre-amp gestuurd wordt is heel zwak en daardoor pikt zo'n signaal onderweg gemakkelijk ruis en andere storingen (zoals radiogolven) op. Bij een ongebalanceerde kabel gebeurt er verder niets met deze verstoringen en wordt dit verstoorde signaal dan ook doorgegeven aan de input van het aangesloten apparaat.

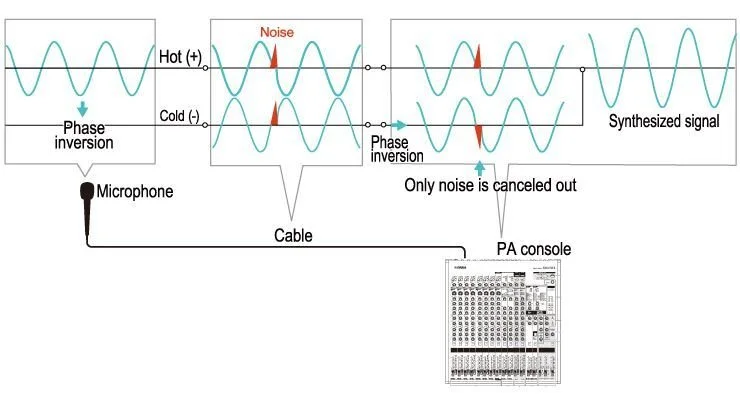

Bij een gebalanceerde kabel zorgt de negatieve polariteitsdraad ervoor dat de ruis uit het signaal 'gefilterd' wordt. Het signaal wordt precies uit fase over de negatieve polariteitsdraad gestuurd en daarmee is het signaal op die draad dus uit fase ten opzichte van de polariteitsdraad. Als er ruis de kabel binnendringt dan komt dit op beide aders precies hetzelfde te staan; in fase dus. Draai je vervolgens bij de input het signaal van de negatieve polariteitsdraad weer om dan krijg je de volgende situatie: Het originele signaal is nu in fase en wordt dus versterkt. De ruis is nu in exacte tegenfase en cancelt elkaar uit. Je houdt dus enkel het versterkte originele geluid over. Slim!
